Utile pour démonter/remonter sans hésiter.

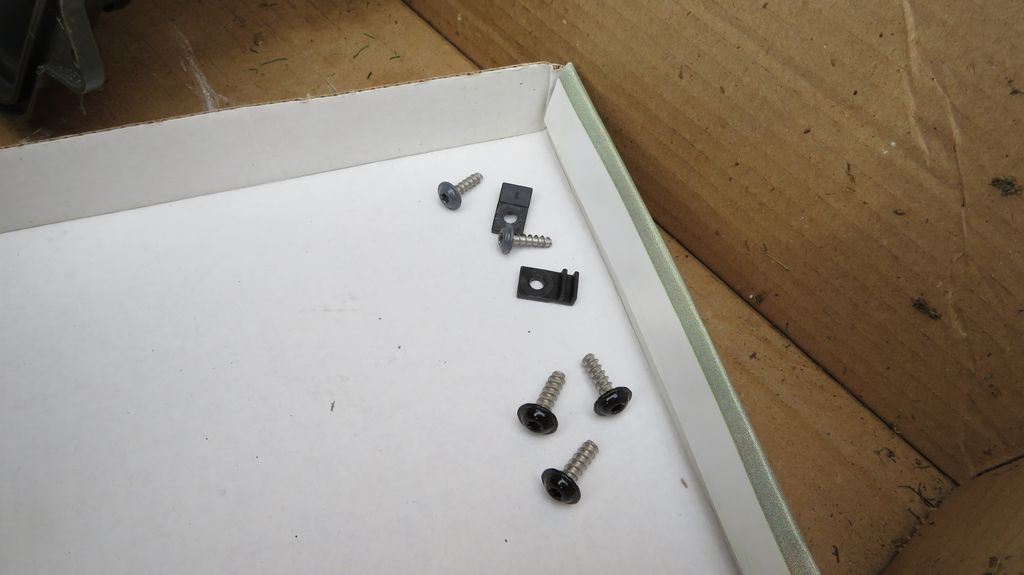

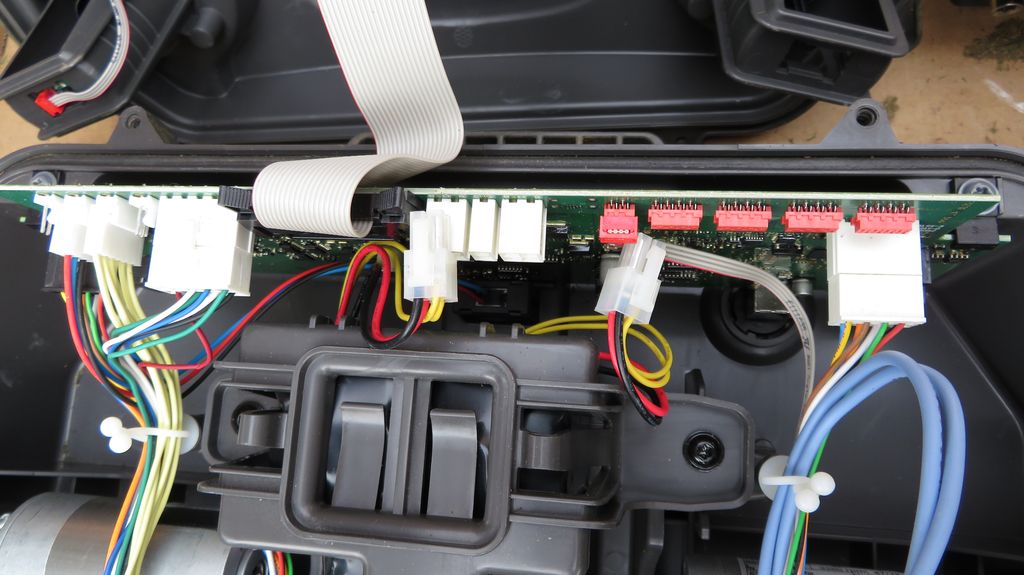

Répérage des emplacements des câbles et des 2 vis (tête grise) + taquets (noir) de la carte mère,

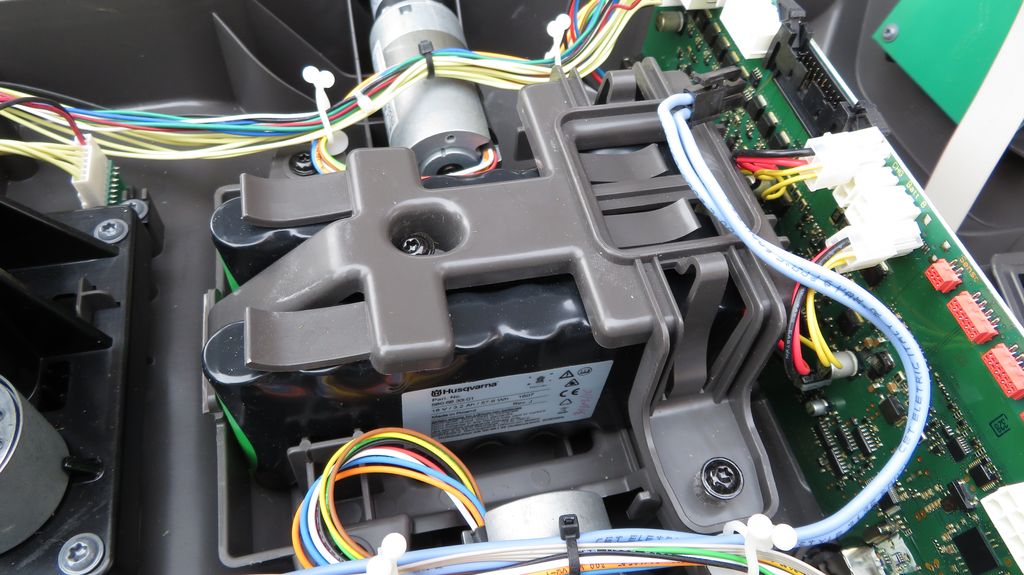

et des 3 vis (tête noire) du range bateries :
Batteries déposées,

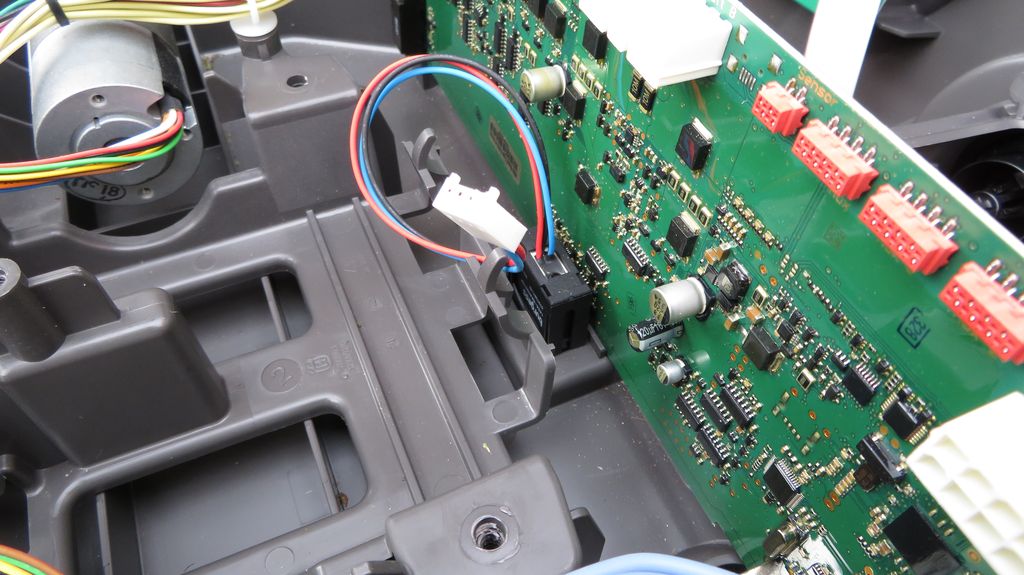

l'interrupteur (presser sur les côtés pour le faire sortir par le dessous) :

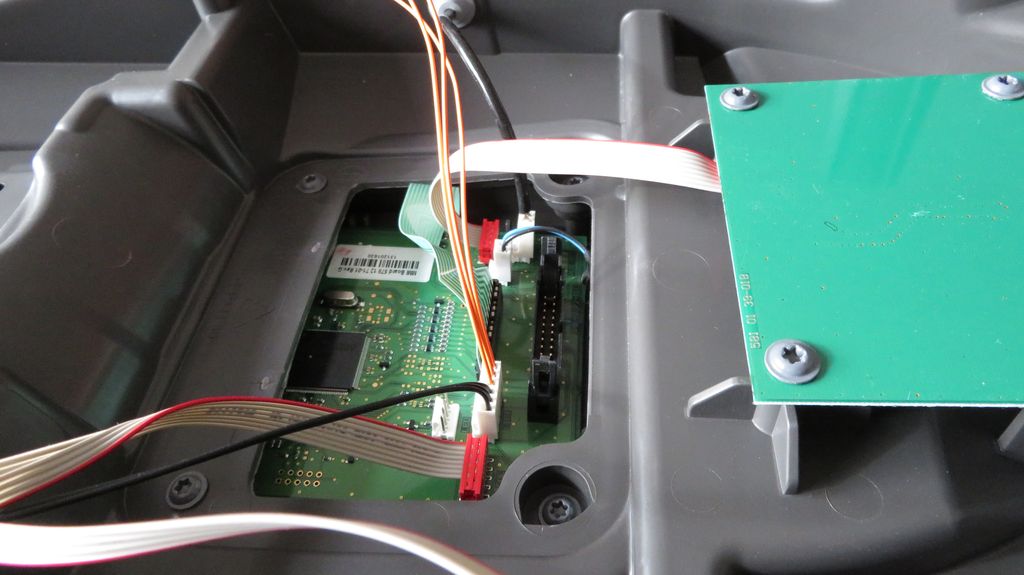

Nappe carte mère-écran :

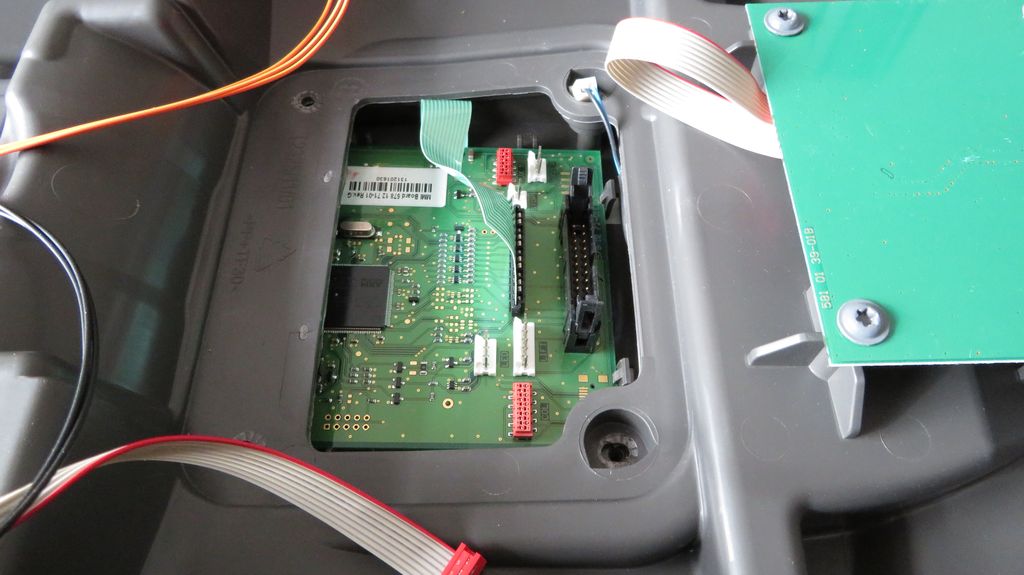

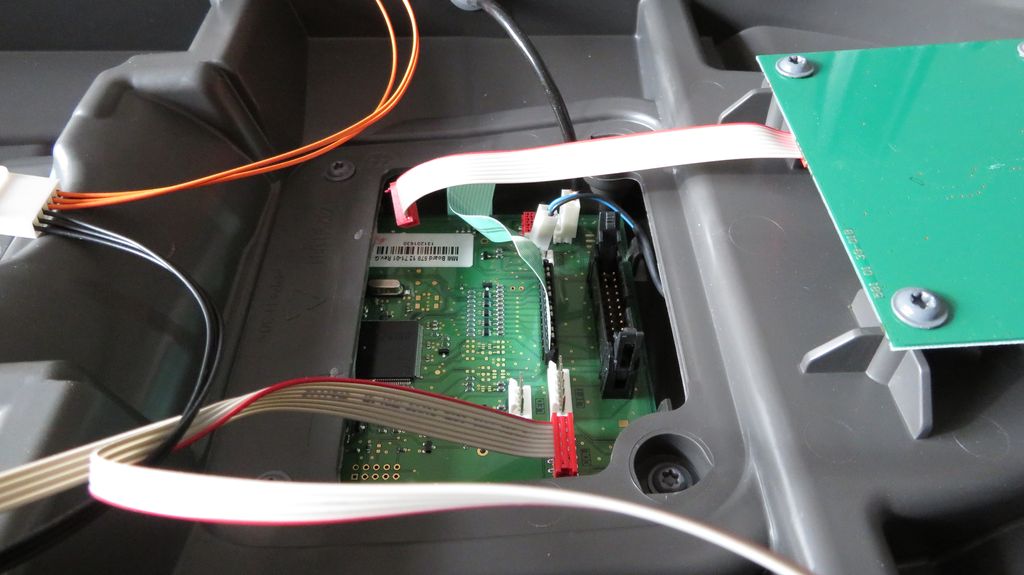

Vues des branchements sur la carte écran :
Reste la nappe souple reliant la carte au clavier : à manipuler avec précaution

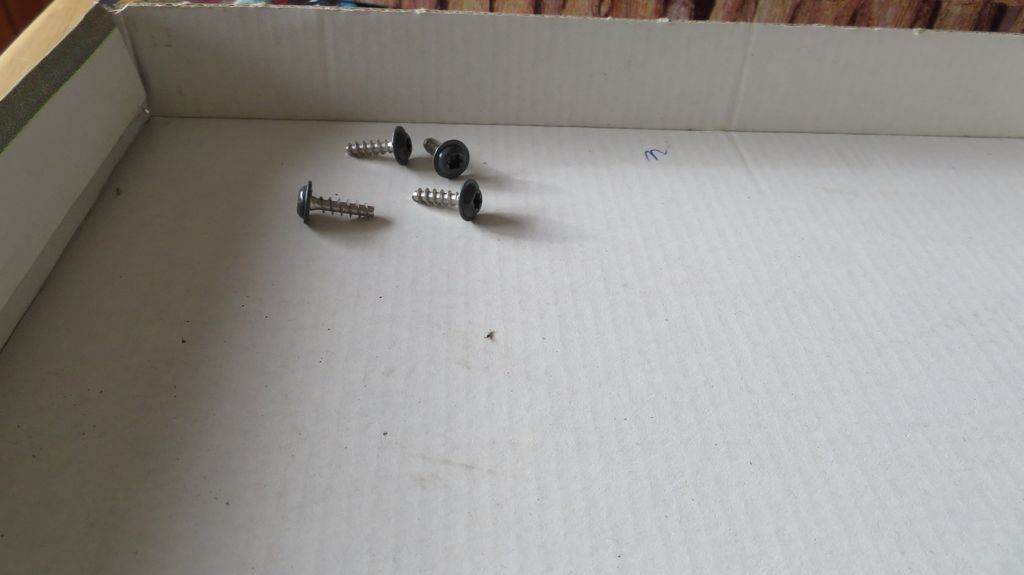

Les 4 vis supportant le bloc clavier-écran-bouton STOP ont été défaites (tête noire) :

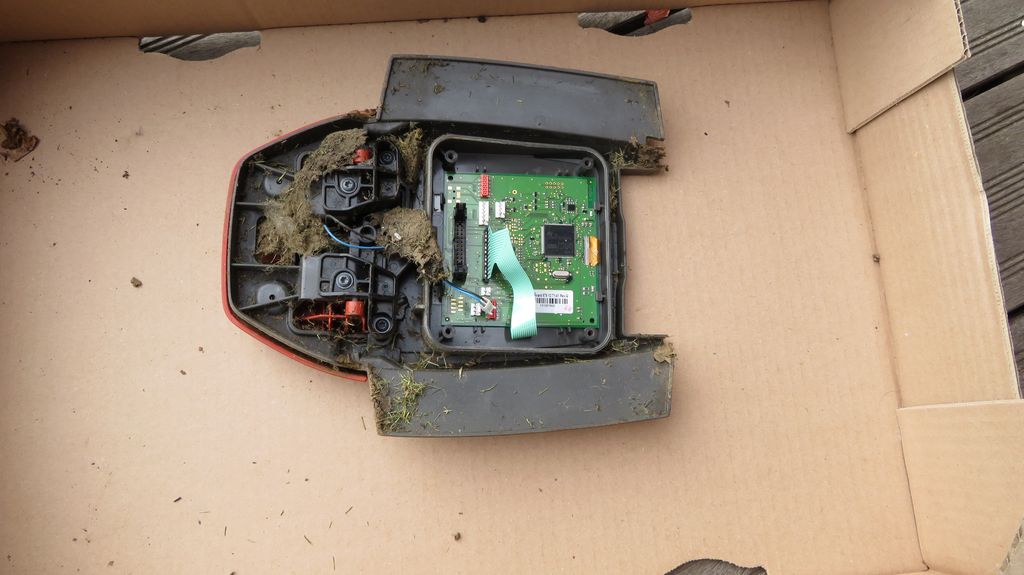

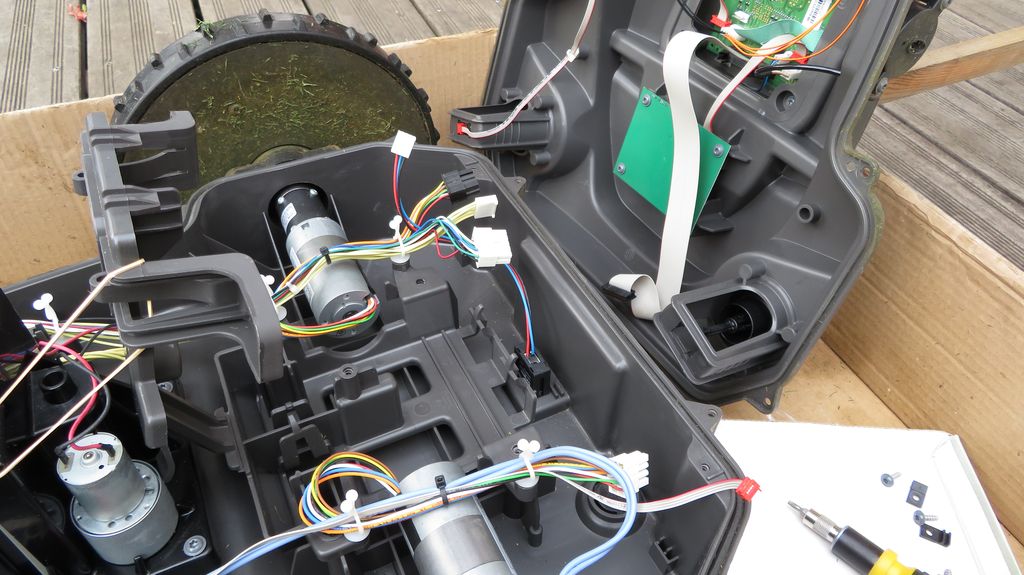

En soulevant doucement le bloc tombe (tout est bien sale) :

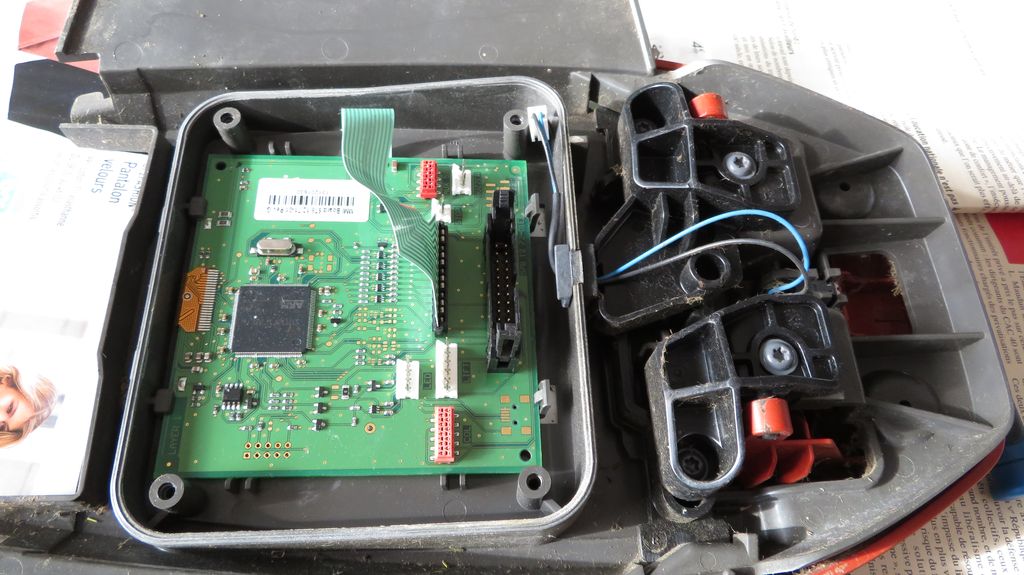

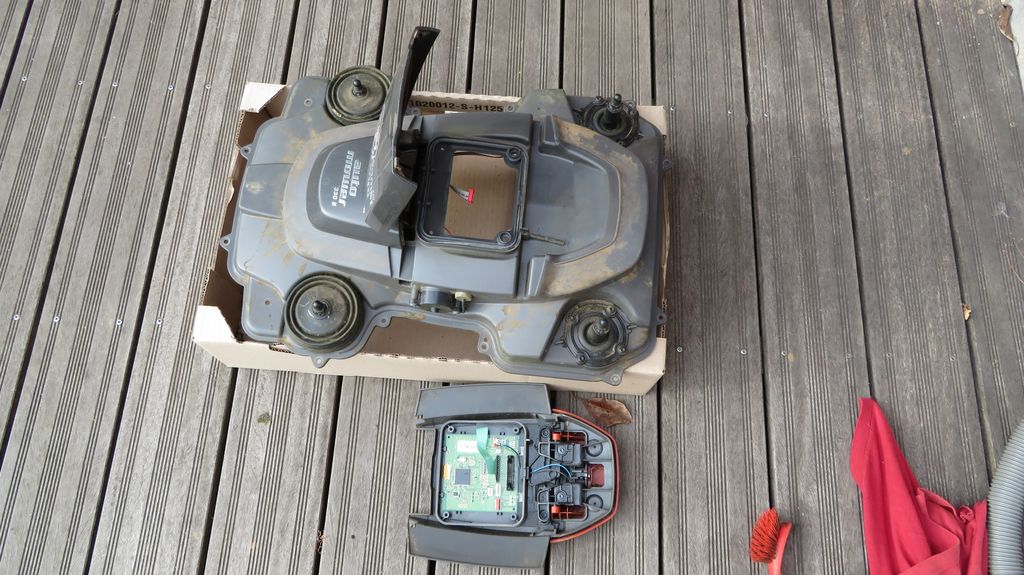

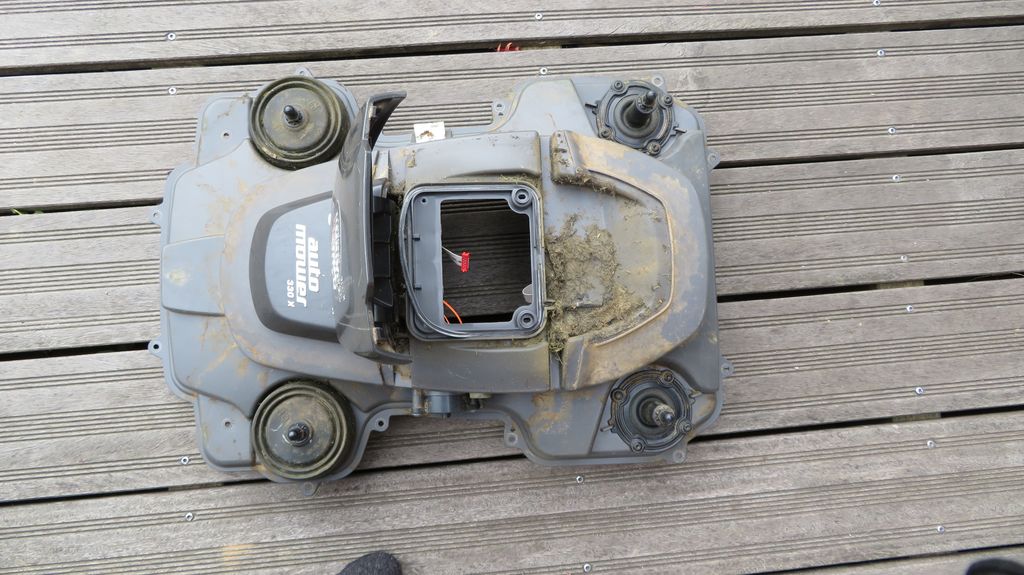

Une fois propre, on voit mieux le joint d'étanchéité sur le chassi du robot, autour du "trou" :
Reste à défaire la nappe clavier et extraire (clips à droiteà la carte) :

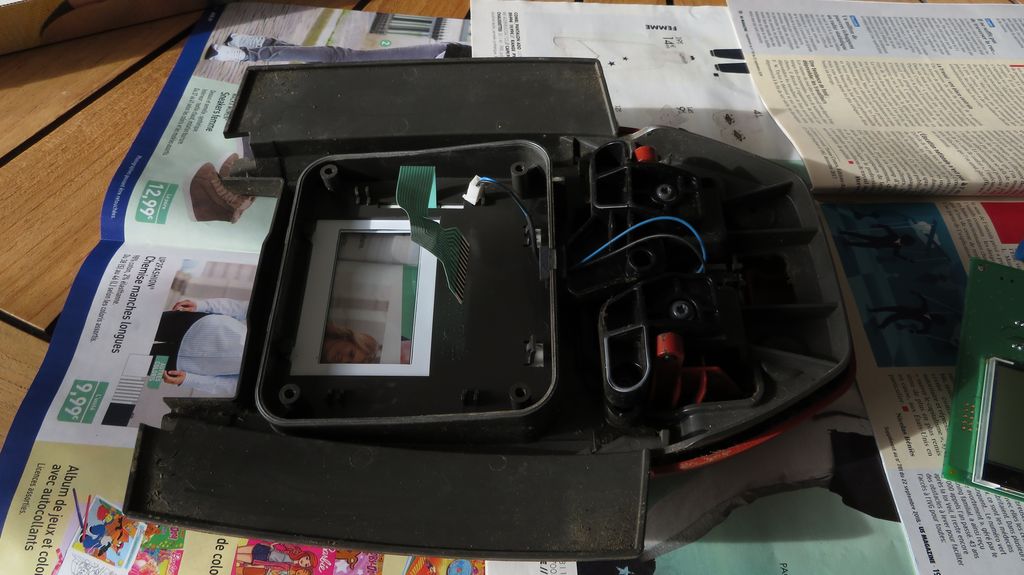

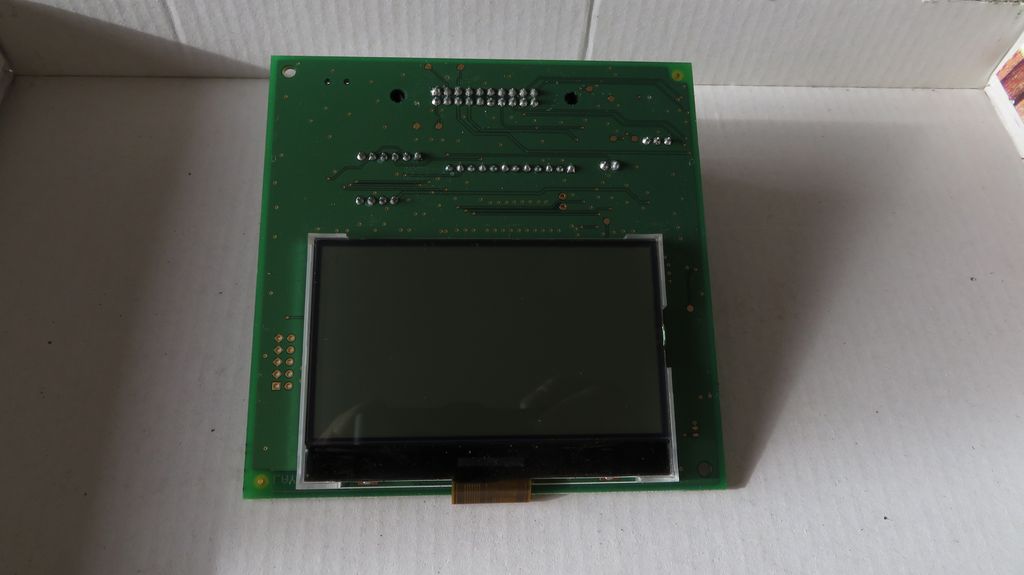

On obtient les 2 parties : fenêtre écran/clavier/stop et recto/verso de l'affichage :
